Industrial Slewing Rings: The Unsung Heroes of Heavy Rotation

I industrimaskineriets verden, hvor massive belastninger møder præcis bevægelse, står én komponent som den kritiske muliggører: Industrielt drejekrans leje . Langt mere end blot et simpelt leje, det er den robuste, roterende rygrad, der tillader kraner at svinge, gravemaskiner at grave, vindmøller til at spore vinden og radararrays til at scanne horisonten. Disse højkonstruerede ringe er de lydløse arbejdsheste, der letter jævn, kontrolleret rotation under ekstreme belastninger og barske forhold.

Beyond Basic Lejer: Definition af svingringen

En industriel drejering (også kendt som et drejeleje, drejeskiveleje eller roterende leje) er et rulleleje med stor diameter designet til at håndtere samtidigt :

• Aksiale belastninger: Kræfter, der virker parallelt med rotationsaksen (som vægten af ​​en kranbom).

• Radiale belastninger: Kræfter, der virker vinkelret på aksen (som vind, der skubber sidelæns på en turbine-nacelle).

• Vældende øjeblikke: Kræfter, der har tendens til at vippe eller vippe strukturen (en stor udfordring i applikationer som gravemaskiner eller tunge løftere).

I modsætning til mindre lejer er drejeringe typisk specialfremstillet eller udvalgt fra omfattende kataloger for at matche applikationens specifikke belastning, størrelse, miljømæssige og monteringskrav. De integreres direkte i maskinens struktur, og fungerer ofte selv som et primært strukturelt element.

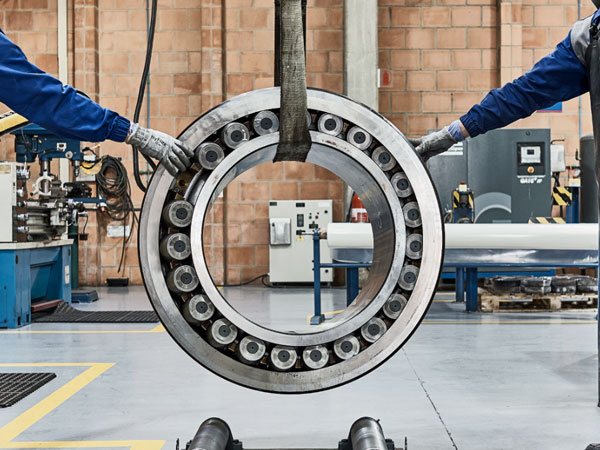

Kerneanatomi og funktion

Mens design varierer, definerer nøgleelementer industrielle drejeringe:

1. Ringe: To koncentriske ringe (indre og ydre), normalt lavet af højstyrke, smedet legeret stål. Den ene ring har typisk tandhjulstænder (indvendig eller udvendig) integreret til drivmekanismer.

2. Rullende elementer: Kugler eller ruller (cylindriske eller tilspidsede), der overfører belastninger mellem ringene. Arrangementet bestemmer lejetypen og dens lasthåndteringsevne.

3. Raceways: Præcisionsbearbejdede riller på ringene, hvor rulleelementerne løber. Varmebehandling (induktionshærdning) sikrer holdbarhed.

4. Forseglinger: Kritisk for at udelukke forurenende stoffer (støv, vand, grus) og fastholde smøring. Der findes flere tætningsmuligheder for forskellige miljøer.

5. Smøresystem: Fedtfittings og kanaler sikrer, at rulleelementer og løbebaner er ordentligt smurt for lang levetid og jævn drift. Centraliserede autosmøringssystemer er almindelige.

6. Monteringshuller: Et mønster af gevind eller almindelige huller på begge ringe til sikker boltning til maskinens understøttende og roterende strukturer.

Dominerende typer: Matchende design til indlæsning

De to mest udbredte konfigurationer er:

1. Enkeltrækket firepunkts kontaktkugleleje:

   • Struktur: Enkelt række bolde, der løber i en løbebane med gotisk bue.

   • Evne: Fremragende til at håndtere kombinerede aksiale, radiale og momentbelastninger samtidigt. Meget kompakt design.

   • Ideel til: Moderat belastning, applikationer, der kræver kompakthed (kraner, lette gravemaskiner, pladespillere til materialehåndtering, medicinske scannere).

2. Krydset rulleleje:

   • Struktur: To sæt cylindriske ruller arrangeret vinkelret (krydset) mellem ringene. Ruller skifter retning.

   • Evne: Overlegen stivhed og meget høj momentbelastningskapacitet på grund af rullernes linjekontakt. Håndterer høje aksiale og momentbelastninger effektivt.

   • Ideel til: Højpræcisionsapplikationer, meget høje momentbelastninger, situationer, der kræver maksimal stivhed (tunge gravemaskiner, robotarme, præcisionspladespillere, tunnelboremaskiner, store radarsokler).

Andre varianter omfatter Double-Row Ball, Three-Row Roller (til ekstremt høje belastninger) og specialiserede designs.

Hvor de vender sig: Kritiske industrielle applikationer

Svingeringe er uundværlige på tværs af tung industri:

1. Byggeri og minedrift:

   • Gravemaskiner (bomsving, husrotation)

   • Mobile kraner (bomsving, rotation af øvre struktur)

   • Tårnkraner (drejning af fok og modfok)

   • Betonpumper (armled)

   • Mineskovle og dragliner

2. Vindenergi:

   • Yaw Systems: Roterer hele nacellen, så den vender mod vinden.

   • Pitch Systems: Justering af vinklen på individuelle blade (mindre ringe).

3. Materialehåndtering:

   • Havnekraner (Ship-to-Shore, RTG'er)

   • Stabler/Reclaimers

   • Roterende gaffeltrucks og ordreplukkere

   • Automatiserede lagerpladespillere

4. Forsvar og rumfart:

   • Radar- og parabolsokler

   • Missilaffyrertårne

   • Pistoltårne

   • Fragtlæssere til fly

5. Industrielle maskiner:

   • Svejsepositionere og manipulatorer

   • Indekseringstabeller (CNC, samling)

   • Robotarme (heavy-duty led)

   • Medicinsk billedbehandlingsudstyr (CT, PET-scannere)

   • Emballerings- og forarbejdningsudstyr

Nøglespecifikationer og udvælgelsesfaktorer

At vælge den rigtige drejekrans er altafgørende for sikkerhed, ydeevne og lang levetid. Kritiske faktorer omfatter:

• Belastningsvurderinger: Dynamisk og statisk aksial-, radial- og momentkapacitet (normalt defineret i henhold til ISO 281 eller lignende).

• Stivhed: Modstand mod deformation under belastning (afgørende for præcision).

• Gear specifikationer: Modul, antal tænder, nøjagtighedsgrad (hvis drevet).

• Størrelse og dimensioner: Boringsdiameter, totalhøjde, boltcirkel.

• Materiale og hærdning: Stålkvalitet, raceway-hårdhed (f.eks. HRC 58-62).

• Forsegling: IP-klassificering (Ingress Protection), tætningsmaterialekompatibilitet.

• Smøring: Type, intervaller, metode (manuel, auto-smøring).

• Miljøforhold: Temperaturområde, udsættelse for støv, vand, kemikalier, saltspray.

• Montering: Interfacedesign, boltkrav, præload-overvejelser.

• Certificeringer: Branchespecifikke standarder (f.eks. DNV-GL for offshore, AGMA for gear).

The Future of Rotation: Trends in Slewing Ring Technology

Innovation fortsætter med at flytte grænserne:

• Avancerede materialer og belægninger: Forbedret slidstyrke, korrosionsbeskyttelse og udmattelseslevetid.

• Integreret registrering (IoT): Lejer udstyret med sensorer til overvågning af vibrationer, temperatur, belastning og smøring, hvilket muliggør forudsigelig vedligeholdelse.

• Forbedrede tætningsløsninger: Forbedrede materialer og design for længere levetid i ekstreme miljøer (dyb minedrift, offshore).

• Letvægt: Optimerede designs ved hjælp af finite element analyse (FEA) og avancerede materialer for at reducere vægten uden at ofre styrke.

• Øget præcision: Til krævende applikationer som robotteknologi og højpræcisionsfremstilling.

• Fokus på bæredygtighed: Længere levetid, genfremstillingsprogrammer og miljøvenlige smøremidler.

Konklusion: Omdrejningspunktet

Industrielle svingringe er mere end bare komponenter; de er de grundlæggende omdrejningspunkter, som enorme kræfter og kritiske bevægelser er afhængige af. Deres robuste design, præcisionsteknik og rene bæreevne gør dem uerstattelige til at muliggøre det tunge maskineri, der bygger vores verden, genererer ren energi og udfører krævende industrielle opgaver. At forstå deres typer, kapaciteter og udvælgelseskriterier er afgørende for både ingeniører og operatører. Efterhånden som maskineri vokser sig større, smartere og fungerer i hårdere miljøer, sikrer den kontinuerlige udvikling af svingkransteknologi, at de forbliver det pålidelige, roterende fundament for moderne industri. Når man specificerer for kraftig rotation, er valget af den rigtige drejekrans ikke kun en teknisk beslutning – det er en forpligtelse til sikkerhed, pålidelighed og operationel succes.
