Dobbelt række lig med liggende diameter fire-punkt Leverandører

Jiangsu Manchen Transmission Technology Co., Ltd. Hjem / Produkt / Dobbelt række lig med liggende diameter fire-punkt
  • Dobbelt række lig med liggende diameter fire-punkt

Dobbelt række lig med liggende diameter fire-punkt

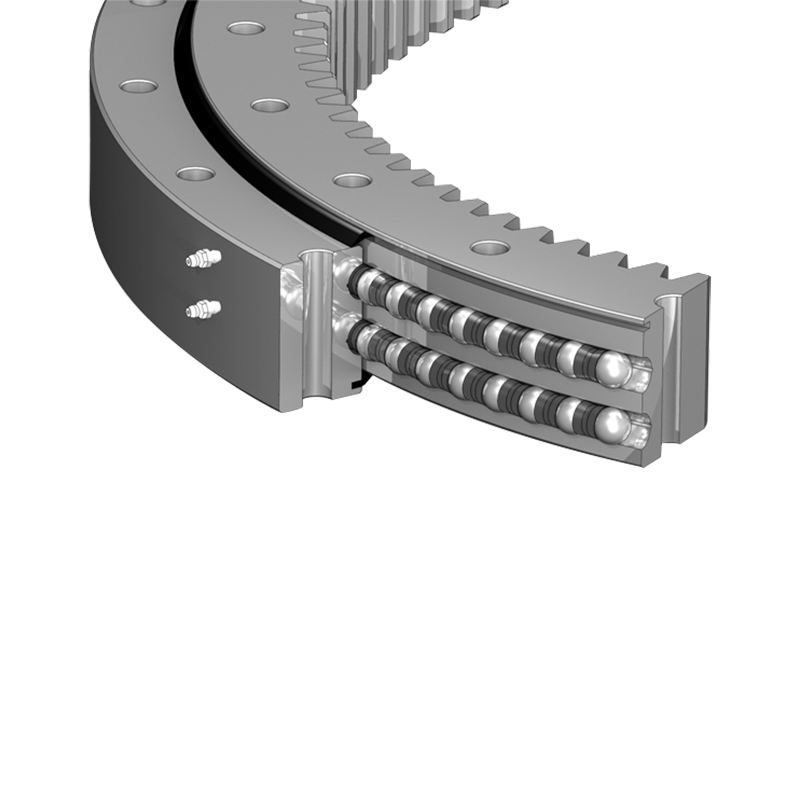

Den dobbelte række ligediameter fire-punkts kontaktbold-svingeleje er kendetegnet ved dens rullende elementer (bolde), der skaber kontakt med raceways på fire punkter, og de rullende elementer, der har samme diameter. Dette design gør det muligt for lejet samtidig at modstå multidirektive belastninger, herunder aksiale belastninger, radiale belastninger og vippende øjeblikke. Et sådant design sikrer høj stivhed og stabilitet, hvilket gør det velegnet til applikationer med høj belastning.

Double-Row Ball-designet øger antallet af kontaktpunkter, fordeler belastningen og reducerer trykket på hver stålkugle og udvider derved lejers levetid. Fire-punkts kontaktkonfiguration giver den mulighed for at udføre fremragende under komplekse belastninger, især i applikationer, der kræver samtidig håndtering af multidirektionsbelastning. Derudover reducerer det effektivt forekomsten af ​​glidning af rullende element, forbedring af lejers stivhed og forbedring af dens stabilitet. Den dobbelte række ligediameter fire-punkts kontaktbold, der bærer bærende, gælder for højpræcisions- og høj-pålidelighedsmaskiner, såsom konstruktionsmaskiner (f.eks. Gravemaskiner, kraner), vindkraftudstyr, medicinsk udstyr og radarantenner. Dens høje bærende kapacitet og præcision gør det til det ideelle valg til disse krævende applikationer.

Denne svingende leje har et kompakt design og nem installation, hvilket reducerer udstyrets samlede vægt og rum. Dens tætningsydelse forhindrer effektivt støv og forurenende stoffer i at komme ind, hvilket sikrer langvarig operationel pålidelighed. Derudover kræver lejet relativt enkel vedligeholdelse; Periodisk smøring og inspektion kan sikre dens langsigtede stabile drift.

Den dobbelte række ligediameter-fire-punkts kontaktbold-svingbeleje er fremstillet af højstyrke-legeringsstål, der gennemgår slukning og tempereringsprocesser for at sikre dets mekaniske egenskaber og slidstyrke. Raceways og kuglerne er netop bearbejdet og malet, hvilket sikrer glatheden på kontaktfladerne og den tæthed i pasningen, hvilket yderligere forbedrer lejers belastningskapacitet og operationel glathed. Som en professionel svingende bærerproducent er vi forpligtet til at give vores kunder høje kvalitet, højtydende produkter. For citater, kontakt os.

Kontakt os Jiangsu Manchen Transmission Technology Co., Ltd.

Tekniske egenskaber

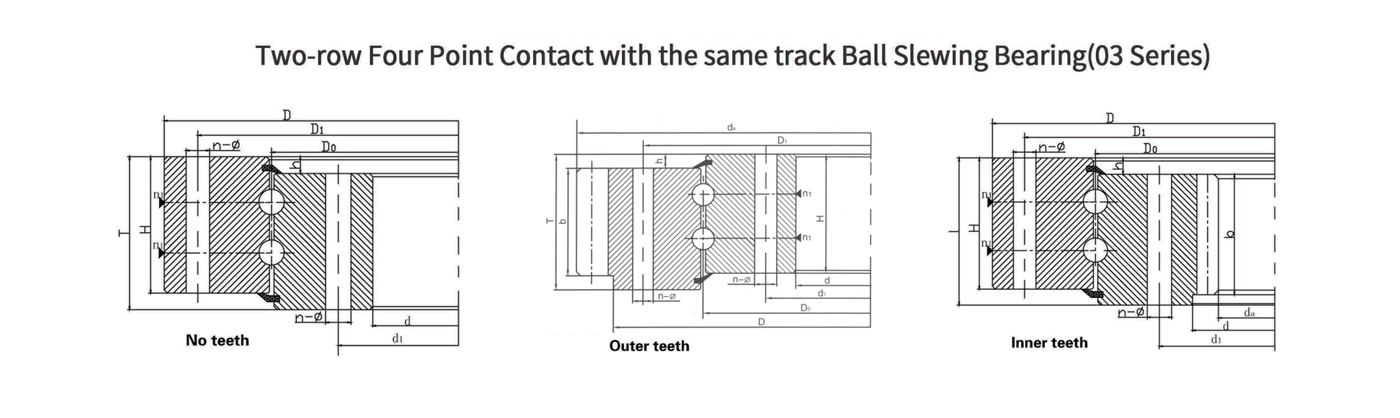

03 -serie af grundlæggende parametre
Serienummer Grundlæggende størrelse Konfigurationsstørrelse Monteringsstørrelse Strukturel størrelse Geardata Data om ydre gear Indvendige geardata
Ingen tænder Yderine tænder Indre tænder D d T D1 D1 Bolthul Skruhul n n1 H h b m da Z da Z
Type 0 Type 123
D0 D0 D0 ∅ ∅ T
1 030.25.560 031.25.560 033.25.560 676 444 110 640 480 18 M16 32 20 4 100 26 60 5 704 138 417 84
032.25.560 034.25.560 6 706.8 115 410.4 69
2 030.25.630 031.25.630 033.25.630 746 514 110 710 550 18 M16 32 24 4 100 26 60 6 790.8 129 482.4 81
032.25.630 034.25.630 8 790.4 96 475.2 60
3 030.25.710 031.25.710 033.25.710 826 594 110 790 630 18 M16 32 24 4 100 26 60 6 862.8 141 560.4 94
032.25.710 034.25.710 8 862.4 105 555.2 70
4 030.30.800 031.30.800 033.30.800 742 658 130 898 702 22 M20 40 30 6 120 29 80 8 982.4 120 619.2 78
032.30.800 034.30.800 10 988 96 614 62
5 030.30.900 031.30.900 033.30.900 1042 758 130 998 802 22 M20 40 30 6 120 29 80 8 1086.4 133 715.2 90
032.30.900 034.30.900 10 1088 106 714 72
6 030.30.0000 031.30.1000 033.30.1000 1142 858 130 1098 902 22 M20 40 36 6 120 29 80 10 1198 117 814 82
032.30.1000 034.30.1000 12 1197.6 97 796.8 67
7 030.30.1120 031.30.1120 033.30.1120 1262 978 130 1218 1022 22 M20 40 36 6 120 29 80 10 1318 129 924 93
032.30.1120 034.30.1120 12 1317.6 107 916.8 77
8 030.40.1250 031.40.1250 033.40.1250 1426 1074 170 1374 1126 26 M24 45 40 5 160 39 90 12 1494.6 122 1012.8 85
032.40.1250 034.40.1250 14 1495.2 104 1013.6 73
9 030.40.1400 031.40.1400 033.40.1400 1576 1224 170 1524 1272 26 M24 45 40 5 160 39 90 12 1641.6 134 1156.8 97
032.40.1400 034.40.1400 14 1649.2 115 1153.6 83
10 030.40.1600 031.40.1600 033.40.1600 1776 1424 170 1724 1476 26 M24 45 45 5 160 39 90 14 1845.2 129 1349.6 97
032.40.1600 034.40.1600 16 1852.8 113 1350.4 85
11 030.40.1800 031.40.1800 033.40.1800 1976 1624 170 1924 1676 26 M24 45 45 5 160 39 90 14 2055.2 144 1545.6 111
032.40.1800 034.40.1800 16 2060.8 126 1542.4 97
12 030.50.2000 031.50.2000 033.50.2000 2215 1785 200 2149 1851 33 M30 48 48 8 188 47 120 16 2300.8 141 1702.4 107
032.50.2000 034.50.2000 18 2300.4 125 1699.2 95
13 030.50.2240 031.50.2240 033.50.2240 2455 2025 200 2389 2091 33 M30 48 48 8 188 47 120 16 2540.8 156 1942.4 122
032.50.2240 034.50.2240 18 2552.4 139 1933.2 108
14 030.50.2500 031.50.2500 033.50.2500 2715 2285 200 2649 2361 33 M30 60 56 8 188 47 120 18 2804.4 153 2203.2 123
032.50.2500 034.50.2500 20 2816 138 2188 110
15 030.50.2800 031.50.2800 033.50.2800 3015 2585 200 2949 2651 33 M30 60 56 8 188 47 120 18 3110.4 170 2491.2 139
032.50.2800 034.50.2800 20 3116 153 2488 125

Anbefalede produkter

Hold kontakten

SUBMIT
Om os
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Jiangsu Manchen Transmission Technology Co., Ltd blev etableret i 2019. Vi er pålidelige tre-row rulle-bæreleje (13 serie) producent og leverandør i Kina. Vi er også en professionel bærende produktionsvirksomhed, der integrerer design, forskning og udvikling, fremstilling og salg. Virksomheden ligger i Huangtu Town, Jiangyin City, Jiangsu -provinsen, med meget praktisk transport. Virksomheden har modne tekniske forhold og veludstyret udstyr. Dens produkter er vidt brugt i industrielle robotter, medicinsk udstyr, ingeniørmaskiner, havneemaskiner, miljøbeskyttelsesudstyr, fotovoltaisk industri og andre felter. Virksomheden klæber altid til virksomhedens forretningsfilosofi om "kvalitets første, win-win-samarbejde" for at levere tjenester af høj kvalitet og pålidelige produkter til nye og gamle kunder. Giv virksomheder en komplet række løsninger for at hjælpe dem med at forbedre deres styringsniveau og produktionskapacitet, så virksomheder altid kan opretholde konkurrenceevnen i den hårde markedskonkurrence og opnå hurtig og stabil udvikling af virksomheder.

Ærescertifikat
Nyheder
Produktkendskab

Metode til dobbelt række ligediameter fire-punkt

Dobbelt række lig med liggende diameter fire-punkts kontaktkugle-svinglejer er designet til at håndtere både aksiale og radiale belastninger effektivt. Her er en oversigt over, hvordan disse lejer administrerer disse belastninger:
Lastfordeling og design: Designfunktioner: Fire-punkts kontakt: Hver bold i lejet kommer i kontakt med Raceways på fire point. Denne konfiguration gør det muligt for lejet at håndtere kombinerede belastninger mere effektivt, da kontaktpunkterne distribuerer kræfterne på tværs af bærende overflade. Kugler med ækval diameter: Brugen af ​​kugler på samme diameter sikrer ensartet belastningsfordeling, hvilket reducerer risikoen for lokaliseret stress og forbedrer den samlede belastningshåndteringskapacitet.
Belastningsbærende mekanismer: Radiale belastninger: Den radiale belastning understøttes af kontaktpunkterne mellem kuglerne og raceways. Designet af lejet giver kuglerne mulighed for at understøtte disse belastninger jævnt over den lejede omkreds, hvilket minimerer stresskoncentration. Lastbelastninger: Fire-punkts kontaktdesign giver også lejet mulighed for at understøtte aksiale belastninger i begge retninger. Kuglerne kommer i kontakt med Raceways i en vinkel, hvilket gør dem i stand til at bære aksiale kræfter effektivt. Kuglerne med lige diameter hjælper med at jævne at distribuere disse aksiale kræfter på tværs af lejet.
Operationsmekanismer: Håndtering af radial belastning: Kontaktvinkel: Kuglerne er arrangeret i en vinkel på Raceways, som giver dem mulighed for at bære radiale belastninger. Kontaktvinklen er typisk optimeret for at sikre, at den radiale belastning fordeles jævnt over bærende overflade. Ball- og raceway -interaktion: Når lejet roterer, ruller kuglerne langs banebrydene, hvilket hjælper med at distribuere den radiale belastning på tværs af flere kontaktpunkter. Denne rullende bevægelse reducerer friktion og slid.
Håndtering af aksial belastning: Fire-punkts kontaktdesign: Designet af fire-punkts kontakt giver lejet mulighed for at håndtere aksiale belastninger effektivt ved at oprette flere kontaktpunkter, der spreder belastningen. Dette design gør det muligt for lejet at håndtere betydelige aksiale kræfter uden overdreven deformation eller slid. Lastdeling: Kuglerne på samme diameter i lejet hjælper med at dele den aksiale belastning ensartet over hele lejet. Denne belastningsdelingsevne forbedrer lejets stabilitet og reducerer risikoen for lokaliseret stress.
Fordelene ved dobbeltrækningsdesignet: Øget belastningskapacitet: Double-Row-designet giver et større kontaktområde sammenlignet med enkelt række lejer, hvilket øger den samlede belastningskapacitet. Dette gør lejet velegnet til applikationer med høje aksiale og radiale belastningskrav. Forbedret stabilitet: Konfigurationen af ​​dobbelt række forbedrer lejers stabilitet ved at distribuere belastningerne mere jævnt. Denne stabilitet hjælper med at reducere vibrationer og forbedre den samlede ydeevne af lejet. Reduceret deformation: Den jævne fordeling af belastninger hjælper med at minimere deformation og slid, der udvider bærens levetid.
Anvendelsesovervejelser: Udvælgelseskriterier: Belastningskrav: Når du vælger en dobbelt-række lig med ligning af fire-punkts kontaktbold, er det vigtigt at overveje de maksimale aksiale og radiale belastninger, som lejet vil opleve i dens anvendelse. Opereringsbetingelser: Bærens ydeevne kan påvirkes af driftsbetingelser såsom temperatur, hastighed og miljøfaktorer. Sørg for, at lejet er designet til at håndtere disse forhold effektivt.
Installation og vedligeholdelse: Korrekt installation: Korrekt installation er afgørende for optimal belastningsfordeling og lejepræstation. Sørg for, at lejet er på linje korrekt, og at monteringsoverfladerne er rene og fri for affald. Regulær vedligeholdelse: Regelmæssig inspektion og vedligeholdelse er vigtig for at sikre, at lejet fortsætter med at fungere effektivt. Dette inkluderer kontrol af tegn på slid, sikring af korrekt smøring og adressering af problemer med det samme.
Den dobbelte række ligediameter fire-punkts kontaktbold-svingbelægning er designet til at håndtere både aksiale og radiale belastninger gennem dets unikke designfunktioner og operationelle mekanismer. Ved at bruge fire-punkts kontakt- og lige diameterkugler opnår lejet effektiv belastningsfordeling, øget belastningskapacitet og forbedret stabilitet. Korrekt valg, installation og vedligeholdelse er nøglen til at sikre optimal ydelse og levetid for lejet i forskellige applikationer.

Garanti og supporttjenester leveret af dobbelt række lige diameter fire -punkts kontaktbold svinglejer

Garanti og supporttjenester til Dobbelt række lig med liggende diameter fire-punkts kontaktkugle-svinglejer er afgørende for at sikre, at lejerne udfører pålideligt i hele deres levetid. Disse tjenester inkluderer typisk forskellige aspekter relateret til produktkvalitetssikring, kundesupport og vedligeholdelse. Her er en oversigt over, hvad man kan forvente:
Garantikækning: Typiske garanti-vilkår: Varighed: Garantier for dobbelt-række lig med liggende diameter fire-punkts kontaktkugle-svinglejer varierer normalt fra 1 til 3 år, afhængigt af producenten og specifikke produktprodukt. Dette inkluderer problemer såsom fremstillingsdefekter, forkert varmebehandling eller materialefejl. Eksjlusioner: Almindelige udelukkelser kan omfatte skader forårsaget af forkert installation, misbrug, forsømmelse, manglende vedligeholdelse eller eksterne faktorer såsom miljøforhold eller utilsigtede påvirkninger.
Kravsproces: Dokumentation: For at kræve en garanti skal kunder typisk give bevis for køb, detaljerede oplysninger om defekten og potentielt fotografier eller prøver af det defekte lejer. Inspektion: Producenten kan kræve, at pejlingerne skal inspiceres eller returneres til analyse for at bestemme årsagen til fiasko og validere garantikrav.
Teknisk support: Pre-Sales Support: Produktudvælgelse: Hjælp til at vælge den relevante lejemodel baseret på applikationskrav, belastningsbetingelser og operationelle miljø. Tekniske specifikationer: Tilvejebringelse af detaljerede tekniske oplysninger og specifikationer for at hjælpe kunderne med at træffe informerede beslutninger. Post-salg Support: Installationsvejledning: Tilvejebringelse af vejledning eller ressourcer til korrekt installation og alligning af lejerne for at sikre optimal ydeevne og langhed.
Fejlfinding: Tilbyde support til diagnosticering og løsning af problemer i forbindelse med lejepræstation, herunder unormale lyde, overdreven slid eller operationelle problemer. Vedvedskabsrådgivning: Tilbyde anbefalinger om vedligeholdelsespraksis, smøringsplaner og inspektionsrutiner til forlængelse af livet.
Kundeservice: Responstid: Forespørgsler og supportanmodninger: Hurtigt svar på kundeforespørgsler og supportanmodninger, ofte inden for en specificeret tidsramme (f.eks. 24-48 timer). Tjenestekanaler: Kommunikation: Support kan leveres via forskellige kanaler, herunder telefon, e-mail eller online chat.
Support på stedet: I nogle tilfælde kan support på stedet eller felttjeneste være tilgængelig, især til komplekse problemer eller store installationer.
Uddannelse og ressourcer: Uddannelsesressourcer: Dokumentation: Tilvejebringelse af detaljerede produktvejledninger, installationsguider og vedligeholdelsesinstruktioner. Træningsprogrammer: Tilbyder træningssessioner eller workshops for kunder og distributører om ordentlig bærende installation, vedligeholdelse og fejlsler.
Udskiftnings- og reparationstjenester: Udskiftning: Udskiftningspolitik: Hvis det konstateres, at et lejet er mangelfuldt under garanti, kan producenten give et udskiftningsbæring uden ekstra omkostninger. Ledtider: Oplysninger om ledningstider for udskiftningslejer og processen til bestilling af dem. omdrejningstider.
Kvalitetssikring: Kvalitetskontrol: Inspektionsprocedurer: Oplysninger om de kvalitetskontrolforanstaltninger, der blev brugt under fremstillingen for at sikre, at lejer opfylder specificerede standarder. Certifications: Tilvejebringelse af detaljer om relevante branchecertificeringer eller standarder, som lejerne overholder.
Garanti- og supporttjenester til dobbelt-række ligediameter fire-punkts kontaktbold-svinglejer er designet til at sikre kundetilfredshed og produkt pålidelighed. De inkluderer typisk dækning for defekter, teknisk support, installationsvejledning, vedligeholdelsesrådgivning og adgang til uddannelsesressourcer. At forstå disse tjenester hjælper kunder med at tage informerede beslutninger og sikrer, at de modtager den nødvendige støtte gennem hele lejers levetid.
