Svingende ringlejer: rygraden i tunge rotationsmaskineriet

Svingende ringlejer , også kendt som svinglejer eller drejeskivelejer, er kritiske komponenter i tunge maskiner og udstyr, der kræver rotationsbevægelse under betydelige belastninger. Disse specialiserede lejer muliggør glat, kontrolleret rotation, mens de understøtter aksiale, radiale og momentbelastninger samtidig. Fra kraner og vindmøller til medicinske billeddannelsesenheder er svingende ringelejer uundværlige i brancher, der kræver præcision, holdbarhed og pålidelighed. Denne artikel dækker ind i design, funktionalitet, applikationer og fremskridt med svingende ringlejer, der fremhæver deres centrale rolle i moderne teknik.

Hvad er svingende ringlejer?

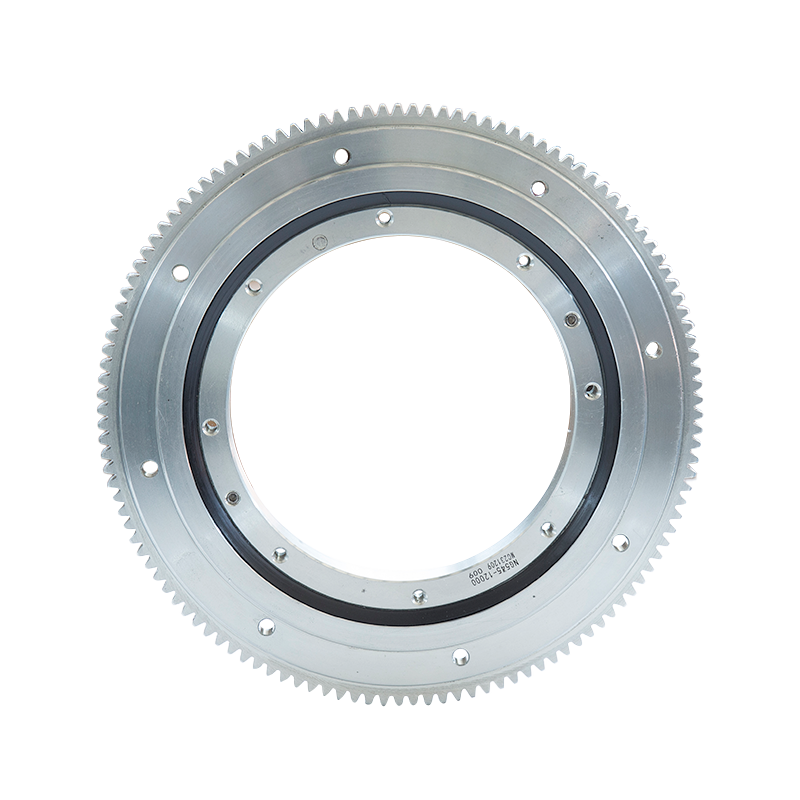

Svingning af ringlejer er rullende elementer i diameteren designet til at håndtere komplekse belastningskombinationer. I modsætning til traditionelle lejer er de konstrueret til at understøtte ikke kun radiale og aksiale belastninger, men også vippe øjeblikke, hvilket gør dem ideelle til rotationsanvendelser. Deres unikke struktur inkluderer typisk:

Indvendige og ydre ringe: De stationære og roterende komponenter, der huser de rullende elementer.

Rullende elementer: Kugler eller ruller, der reducerer friktion og muliggør jævn rotation.

Raceways: Præcision-machinerede riller, der styrer de rullende elementer.

Gear tænder (valgfrit): integreret i den indre eller ydre ring til direkte drevapplikationer.

Disse lejer fås i forskellige konfigurationer, herunder enkelt række, dobbeltræk og tværrullerdesign, der hver især er skræddersyet til specifikke belastnings- og bevægelseskrav.

Ansøgninger på tværs af brancher
Svingende ringelejer er alsidige komponenter, der bruges i en lang række industrier:

Konstruktion og tunge maskiner: Gravemaskiner, kraner og betonpumper er afhængige af svingringe til 360-graders rotation og belastningsstabilitet.

Vindenergi: Vindmøllehøjde og gabsystemer bruger svinglejer til at justere bladvinkler og justere turbiner med vindretning.

Medicinsk udstyr: Avancerede billeddannelsesenheder som CT -scannere og MR -maskiner bruger præcisions -drejende ringe til glat rotationsbevægelse.

Robotik og automatisering: Industrielle robotter og automatiserede samlebånd afhænger af kompakte svinglejer til præcis bevægelseskontrol.

Luftfarts- og forsvar: Radarsystemer, missilkastere og satellitsporingsudstyr bruger højpræstations-drejende ringe til nøjagtig placering.

Nøgle designfunktioner og innovationer
Moderne slurvingringslejer indeholder avancerede funktioner for at forbedre ydeevnen og levetiden:

Materielle fremskridt: Højstyrke-legeringsstål og overfladebehandlinger som induktionshærdning forbedrer slidbestandigheden og træthedslivet.

Forseglingssystemer: Flerlags sæler beskytter mod forurenende stoffer og bevarer smøring, der udvider serviceintervaller.

Integrerede sensorer: Smarte lejer med indlejrede sensorer overvåger belastning, temperatur og vibrationer, hvilket muliggør forudsigelig vedligeholdelse.

Letvægtsdesign: Aluminiumslegeringer og sammensatte materialer reducerer vægten uden at gå på kompromis med styrke, ideel til rumfart og robotik.

Tilpasning: Producenter tilbyder skræddersyede løsninger, herunder ikke-standardstørrelser, specialiserede belægninger og unikke gearkonfigurationer.

Udfordringer og løsninger
Belastningskapacitet og træthed: tunge belastninger og cykliske spændinger kan føre til for tidlig svigt. Løsning: Advanced Finite Element Analysis (FEA) optimerer bærende geometri og materialevalg.

Korrosion og forurening: hårde miljøer som offshore vindmølleparker eller byggepladser udgør risici. Løsning: Lejer i rustfrit stål og robuste tætningssystemer forbedrer holdbarheden.

Præcisionskrav: Anvendelser med høj nøjagtighed som medicinske billedbehandling kræver ultra-præcise lejer. Løsning: Præcisionsslibning og avanceret kvalitetskontrol sikrer stramme tolerancer.

Bæredygtighed og fremtidige tendenser
Når industrier prioriterer bæredygtighed, vedtager svingende ringfabrikanter producenter miljøvenlig praksis:

Genanvendelige materialer: Brug af genanvendelige stål og belægninger til at reducere miljøpåvirkningen.

Energieffektive design: Lavfriktionslejer minimerer energiforbruget i roterende maskiner.

Digitalisering: IoT-aktiverede lejer giver data i realtid for optimeret ydelse og reduceret nedetid.

Fremtidige tendenser inkluderer:

Additivfremstilling: 3D-trykte lejer med komplekse geometrier til tilpassede applikationer.

Hybridlejer: Kombination af keramiske rullende elementer med stålringe til forbedret ydeevne under ekstreme forhold.

Selvsmøringssystemer: Lejer med indbyggede smøringsreservoirer til vedligeholdelsesfri drift.
